| Código | Ref. Mitutoyo | Capacidade
(mm) | Resolução
(mm) | Exatidão
(mm) | L
(mm) | a
(mm) | b
(mm) | c
(mm) | Obs.
(Ø mm) | Anel Padrão | Disponibilidade |
| | | | | | | | | | | |
| 568-334-10N | 568-334-10 | 12-16 | 0,001 | 0,005 | 52,6 | 58 | 6,3 | 0,3 | - | - |  |
| 568-335-10N | 568-335-10 | 16-20 | 0,001 | 0,005 | 52,6 | 58 | 6,3 | 0,3 | - | - | |
| 568-336-10N | 568-336-10 | 20-25 | 0,001 | 0,006 | 58,2 | 58 | 8,8 | 0,3 | - | - | |
| 568-337-10N | 568-337-10 | 25-30 | 0,001 | 0,006 | 58,2 | 58 | 8,8 | 0,3 | - | - | |
| 568-338-10N | 568-338-10 | 30-40 | 0,001 | 0,006 | 67,3 | 58 | 14 | 0,3 | - | - | |
| 568-971-10N | 568-971-10 | 6-12 | 0,001 | - | - | - | - | - | Obs.1 | 8/10 | |
| 568-972-10N | 568-972-10 | 12-25 | 0,001 | - | - | - | - | - | Obs.1 | 16/20 | |
| 568-973-10N | 568-973-10 | 25-50 | 0,001 | - | - | - | - | - | Obs.1 | 30/40 | |
| 568-975-10N | 568-975-10 | 50-100 | 0,001 | - | - | - | - | - | Obs.2 | 62/87 | |
| 568-331-10 | 568-331-10 | 6-8 | 0,001 | 0,005 | 83 | 58 | 2,5 | 2 | - | - |  |
| 568-332-10 | 568-332-10 | 8-10 | 0,001 | 0,005 | 83 | 58 | 2,5 | 2 | - | - | |
| 568-333-10 | 568-333-10 | 10-12 | 0,001 | 0,005 | 83 | 58 | 2,5 | 2 | - | - | |

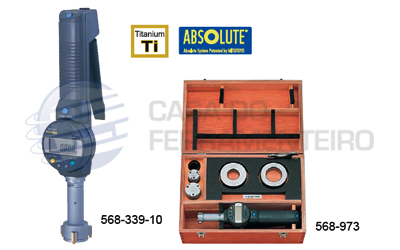

| 568-339-10 | 568-339-10 | 40-50 | 0,001 | 0,006 | 67,3 | 58 | 14 | 0,3 | - | - | |
|
|
|
|
|
|
|
|
|
